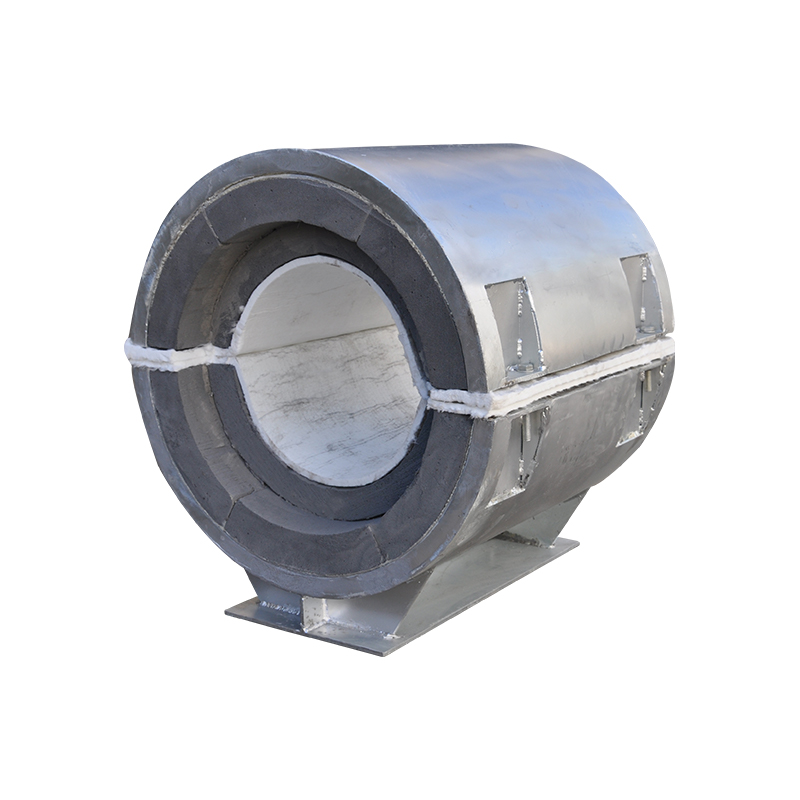

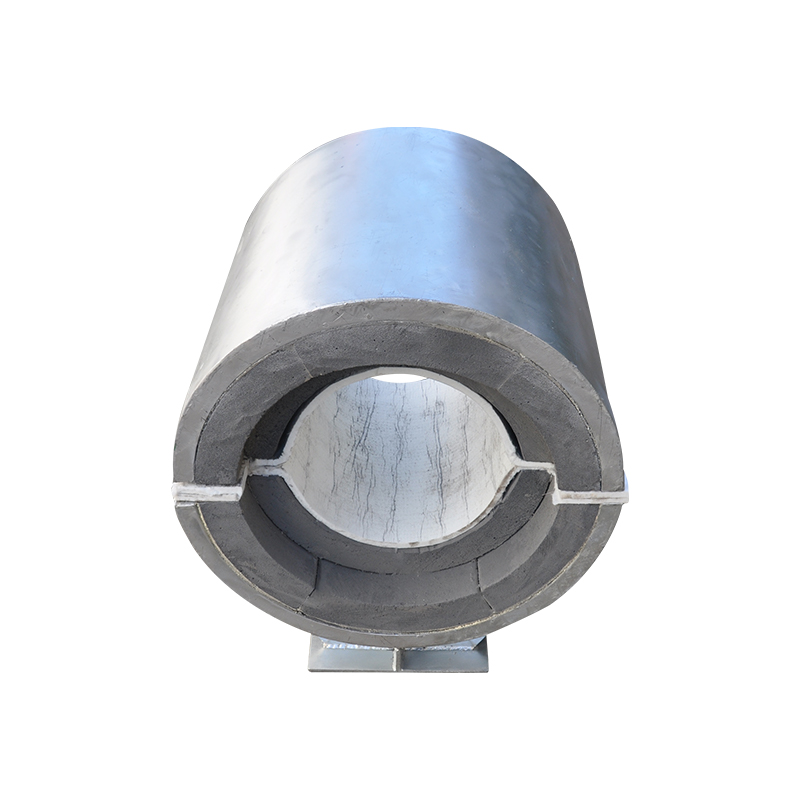

参数 |
指标 |
管径支持 |
DN50~DN1000 |
温度范围 |
≤650℃ |
压力等级 |
≤10MPa |
定制服务:72小时提供非标设计图纸,可按客户工程实际需求定制。

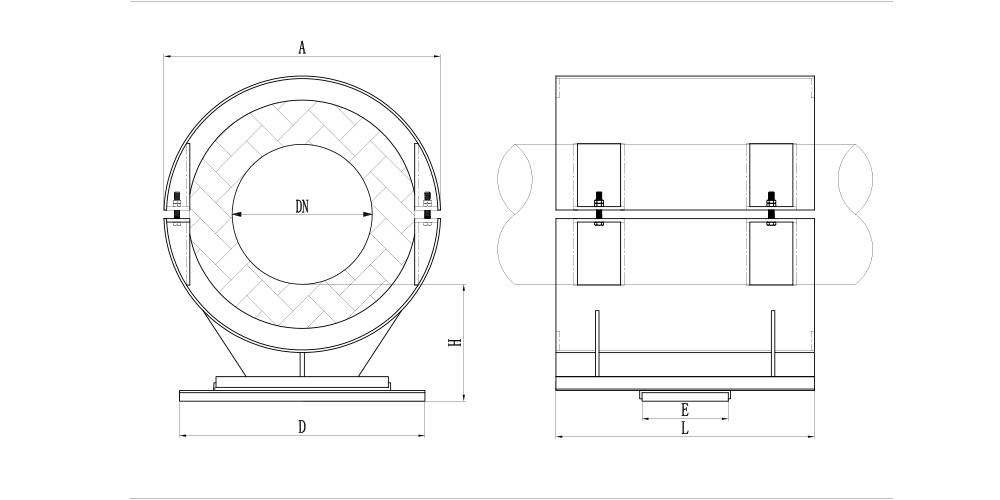

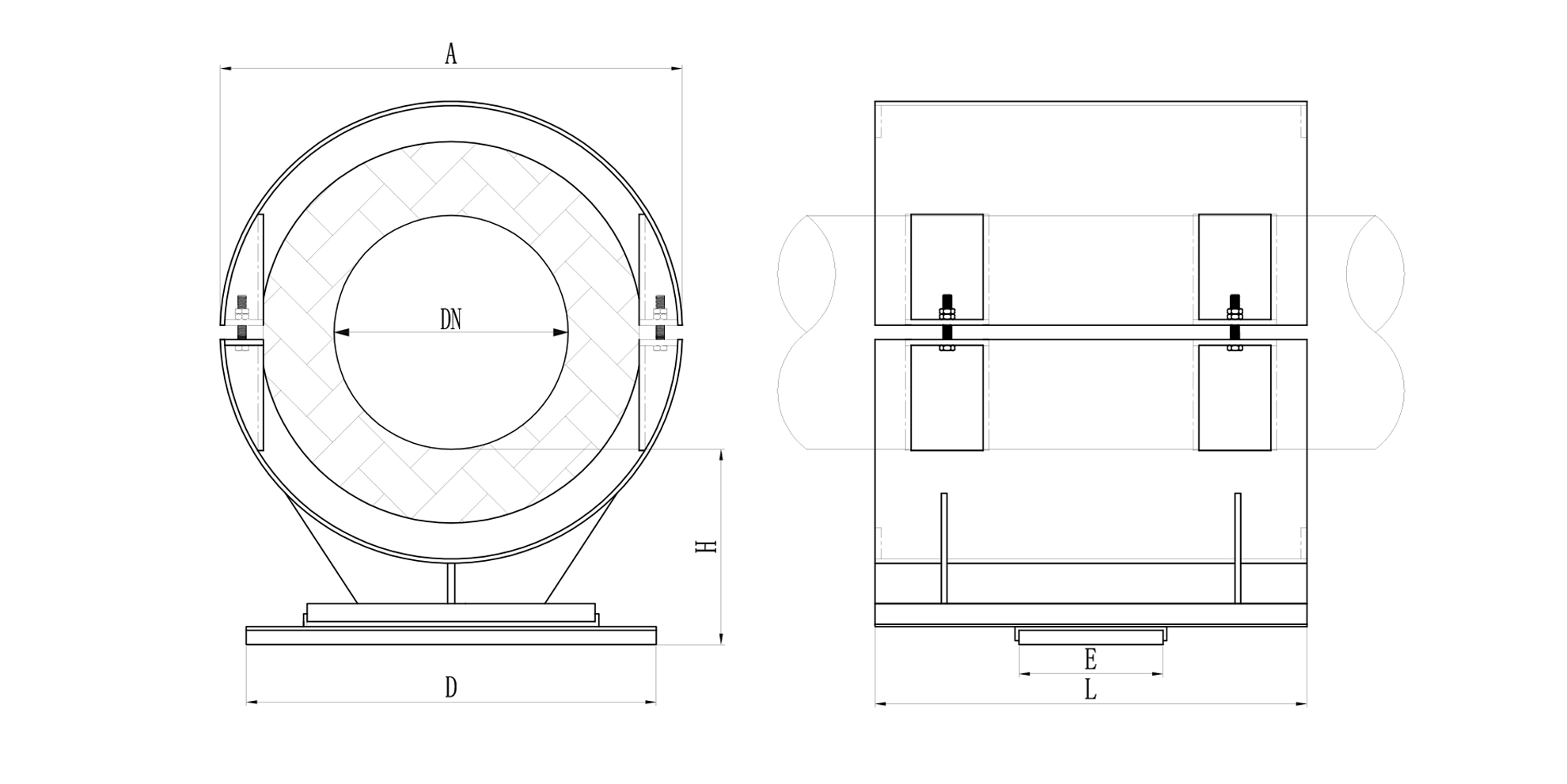

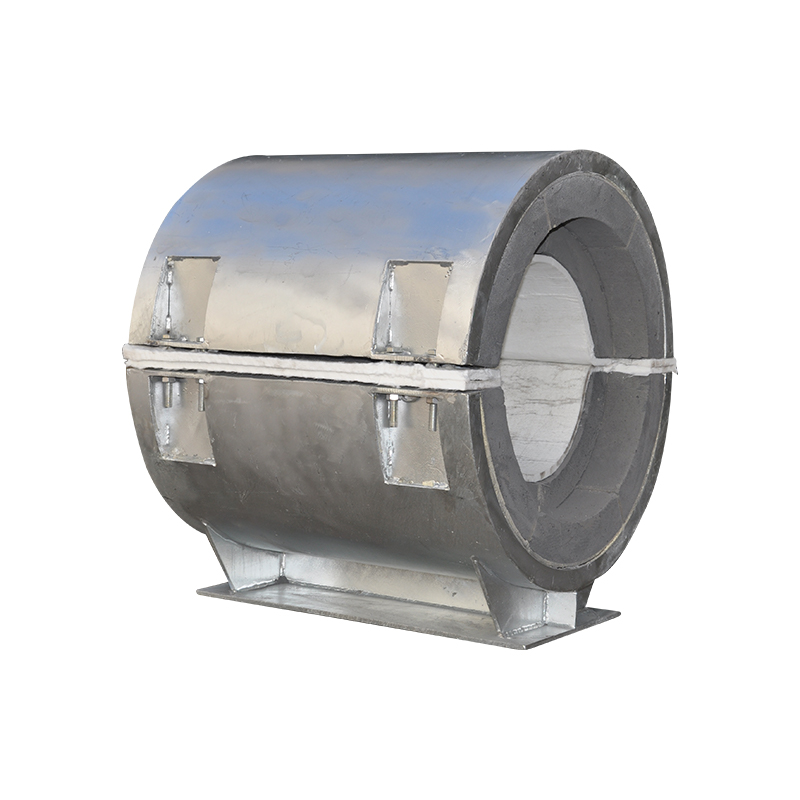

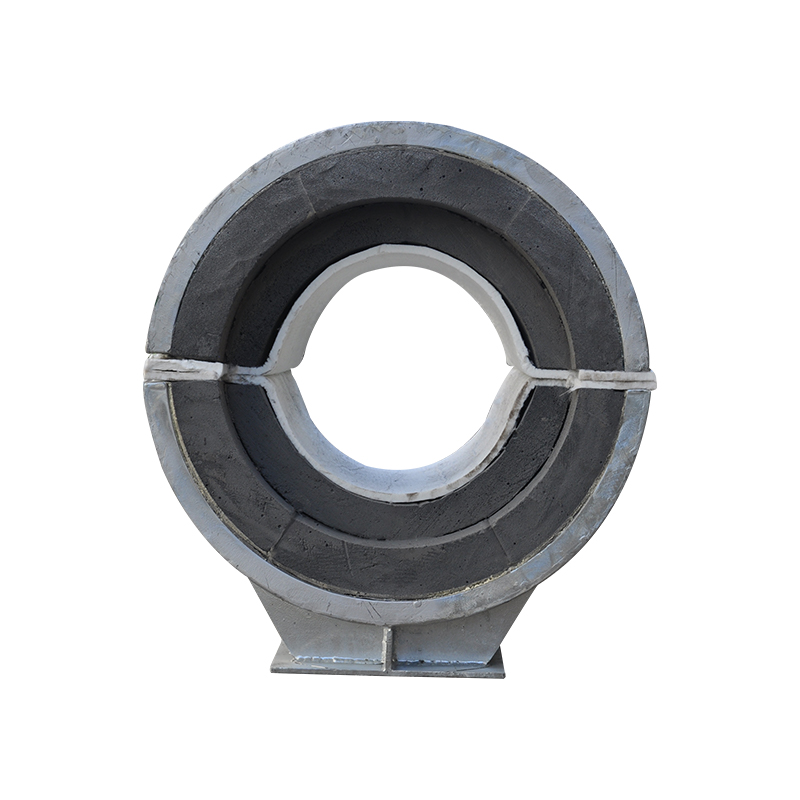

管托尺寸表(单位mm) | |||||||||
序号 | 公称直径 DN |
A | D | E | H 根据设计调整 |
L | 最大垂直载荷N | ||
滑动/导向支架 轴向位移量X |
|||||||||
X≤150 (2抱箍) |
150<X≤280 (2抱箍) |
150<X≤280 (3抱箍) |
|||||||
1 | 50 | 277 | 220 | 150 | 100 | 400 | 600 | 800 | 1600 |
2 | 65 | 296 | 220 | 150 | 100 | 400 | 600 | 800 | 2180 |
3 | 80 | 322 | 250 | 150 | 150 | 400 | 600 | 800 | 2970 |
4 | 100 | 341 | 250 | 150 | 150 | 400 | 600 | 800 | 3550 |
5 | 125 | 366 | 260 | 150 | 200 | 400 | 600 | 800 | 4620 |
6 | 150 | 412 | 280 | 150 | 200 | 400 | 600 | 800 | 6500 |
7 | 200 | 492 | 300 | 180 | 300 | 400 | 600 | 800 | 12000 |
8 | 250 | 574 | 350 | 180 | 300 | 400 | 600 | 800 | 18500 |
9 | 300 | 646.2 | 400 | 200 | 350 | 400 | 600 | 800 | 25800 |
10 | 350 | 718.2 | 420 | 200 | 350 | 400 | 600 | 800 | 36500 |
11 | 400 | 787.2 | 450 | 200 | 350 | 400 | 600 | 800 | 48700 |
12 | 450 | 861.2 | 500 | 200 | 400 | 400 | 600 | 800 | 60000 |
13 | 500 | 921.2 | 550 | 200 | 400 | 400 | 600 | 800 | 77500 |
14 | 600 | 1042 | 600 | 200 | 400 | 400 | 600 | 800 | 122000 |
15 | 700 | 1152 | 650 | 250 | 400 | 400 | 600 | 800 | 133800 |
16 | 800 | 1272 | 700 | 250 | 500 | 400 | 600 | 800 | 181000 |
17 | 900 | 1392 | 750 | 250 | 500 | 500 | 700 | 900 | 256000 |
18 | 1000 | 1532 | 800 | 250 | 500 | 500 | 700 | 900 | 305000 |
注:表内为我司常规标准规格,所有产品可按工程实际需求定制;DN1000以上规格请联系我司另行设计。
